1 .功能說明

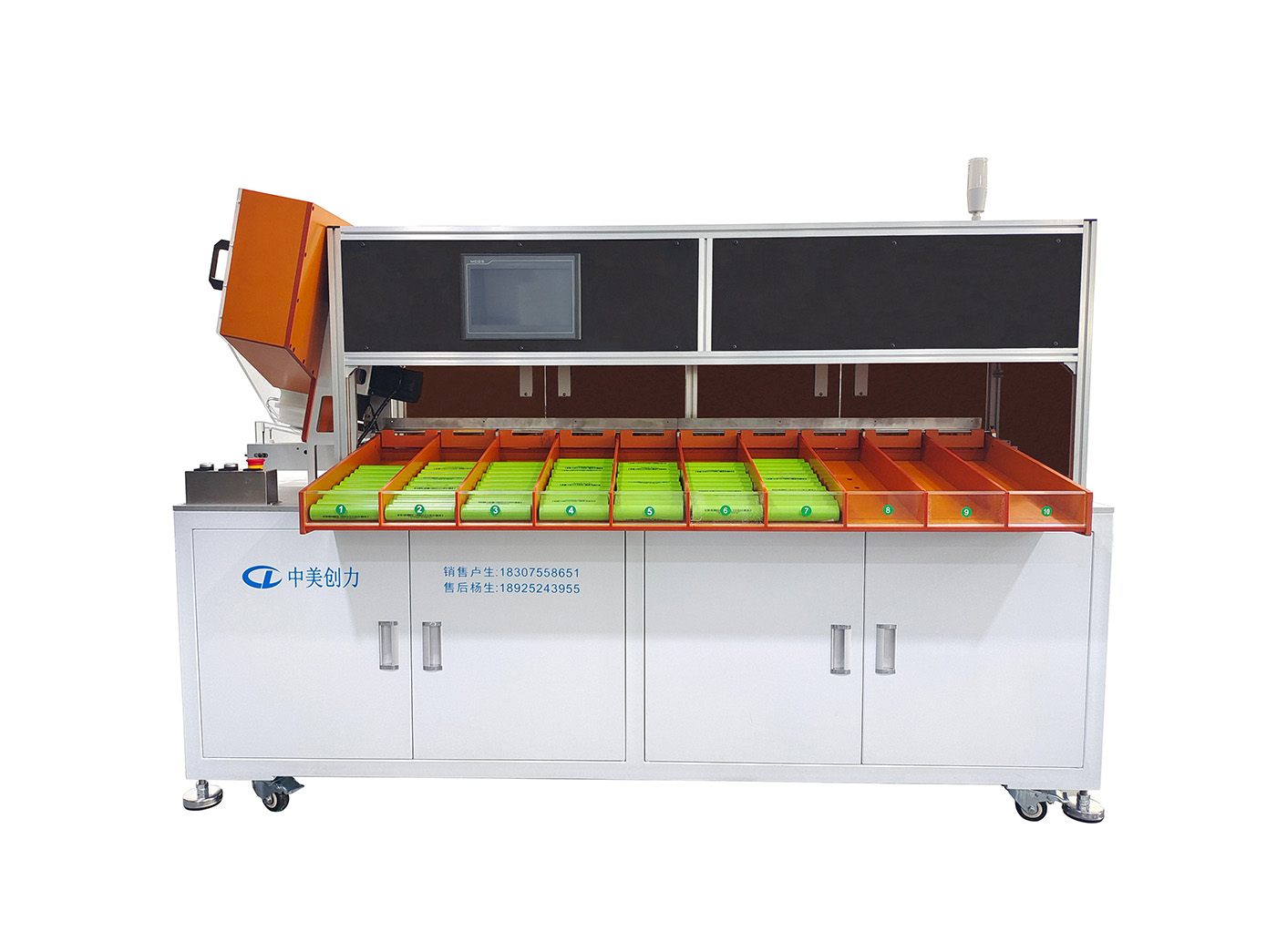

10檔通用電池分選機是一款用于圓柱電池的內阻、電壓等參數的測試分選設備，自帶高精密內阻、電壓自動測試系統，該設備根據在人機界面軟件上設定的內阻、電壓值精確的將電池送入到指定檔位，系統最多可實現10檔（9個OK檔，1個NG檔）分選。此設備每小時可測試配組電芯4500支左右，且結構設計簡潔大方，性能穩定。在市場上，是性?xún)r(jià)比很高的一款分選設備之一。

2．工藝流程

通過人機界面的軟件設定電池內阻，電壓等參數，由PLC自動完成如下功能：人工裝填電池→上料輪送料→測試氣缸測試分選（測試儀上傳數據，軟件分選）→皮帶傳送電池→推料氣缸將電芯分選到指定檔位；設備配置聲光報警，可分選完成自動停機，滿料報警，故障報警等。操作參數可根據客戶的實際要求設定。

3．分選機結構

1）設備結構緊湊合理，外型美觀，占用空間小。

2）設備操作簡單，無須專業人員培訓，工人均能輕松掌握。

3）設備采用PLC+觸摸屏控制，PLC負責電池入料，運料，收料等動作，觸摸屏負責電池測試儀表數據采集存儲，電壓內阻等級分選設置，電池參數管理等，操作簡單易學，工作效率高，節省人力成本，產品性能良好。

4）設備材料采用優質厚冷軋鈑金框架。

5）設備安裝有萬向活動腳輪，設備在移位時能輕松移動。

4．設備技術參數

• 工作電壓：?jiǎn)蜗?AC220V±5%/50Hz,? ? ? 功率：P≤700W
• 工作氣源：0.4~0.6Mpa ● 適應電池規格：32140/33140圓柱電芯
• 分選效率：≥ 65PPM
• 設備重量：約 250㎏
• 外形尺寸：2040（長）×800（寬）×1420（高）mm
• 分選機框架材料：優質厚冷軋板制作。
• 電控器件：采用HMI、PLC、步進電機控制，品牌傳感器等配件。
• 操作配置：HMI ● 儀器：和普HK3561
• 分選參數：開路電壓、交流內阻 開路電壓：精度 +/- 0.10% rdg， 顯示分辨率 0.1毫伏 交流內阻：精度 +/- 0.5% rdg， 顯示分辨率 0.01毫歐
