一、功能說明

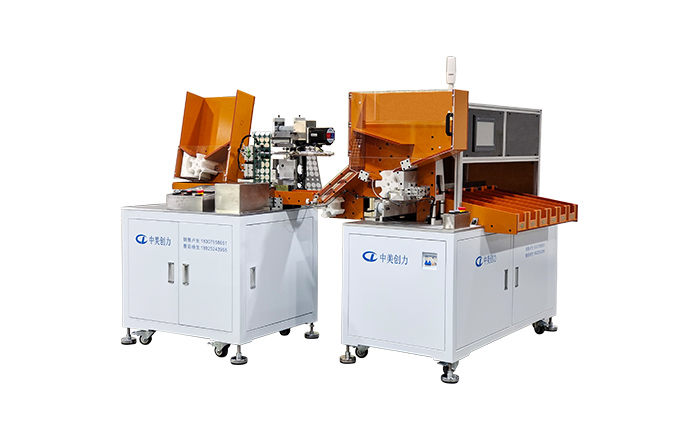

貼紙分選一體機是一款用于給圓柱電池正極貼絕緣青稞紙，同時對電池內阻、電壓等參數的測試分選設備，自帶高精密內阻、電壓自動測試系統，該設備根據在人機界面軟件上設定的內阻、電壓值精確的將電池送入到指定檔位，系統最多可實現 6 級（1 個 NG 工位，5 分選等級）分選。此設備每小時可貼紙測試配組電芯 3000支左右，且結構設計簡潔大方，性能穩(wěn)定。

二、工藝流程

通過人機界面的軟件設定電池內阻，電壓等參數，由 PLC 自動完成如下功能：人工裝填電池到貼紙機料倉→電池正極貼絕緣青稞紙→接駁電機運載電池到分選機料倉→測試氣缸測試分選（測試儀上傳數據，軟件分選）→分選氣缸分揀電池；設備配置聲光報警，可分選完成自動停機，滿料報警，故障報警等。操作參數可根據客戶的實際要求設定。

?

三、設備技術參數

工作電壓：單相 AC220V±5%/50Hz, 總功率： 1500W

工作氣源：0.4~0.6Mpa

適應電池規(guī)格：32140 成品電芯，其他圓柱電芯可定制

聯機效率：≥ 50PPM

設備重量：約 500 ㎏

外形尺寸：1640（長）×930（寬）×1370（高）mm

框架材料：優(yōu)質厚冷軋板制作。

電控器件：采用顯控 PLC、大力距電機控制，品牌傳感器等配件。

操作配置：HMI

青稞紙規(guī)格要求：卷料最大直徑 350MM，卷芯內直徑 72-75MM，寬 115MM，0.3mm 厚

面墊外形：外徑 31MM，內徑：16MM

儀器：精密電壓內阻測試儀 HK3561

分選參數：開路電壓、交流內阻

開路電壓：精度 +/- 0.05% rdg，+/-2dgt， 顯示精度 0.0001 伏

交流內阻：精度 +/- 0.5% rdg，+/-2dgt， 顯示精度 0.01 毫歐
